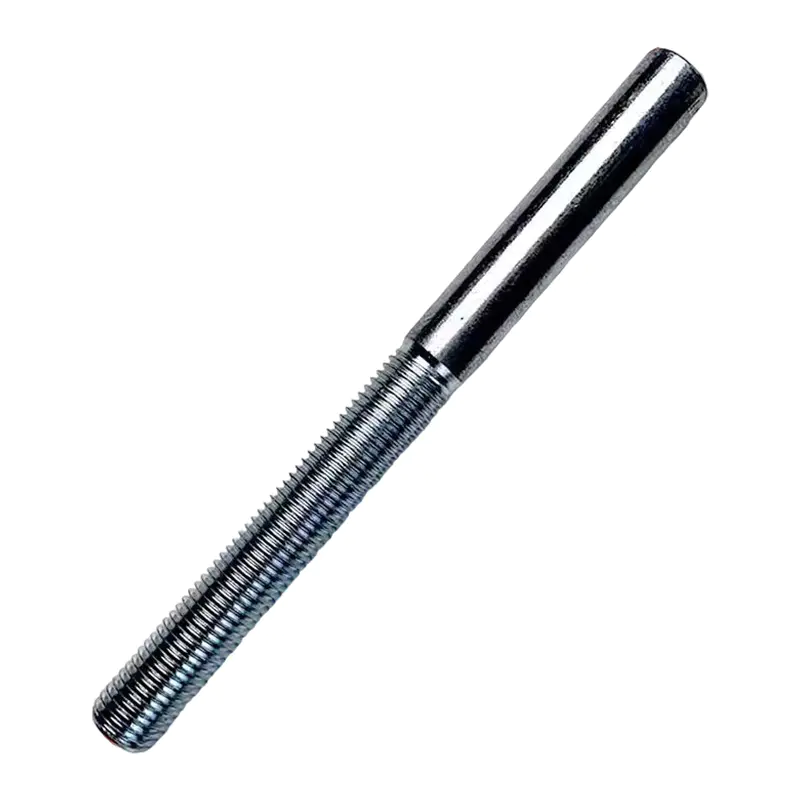

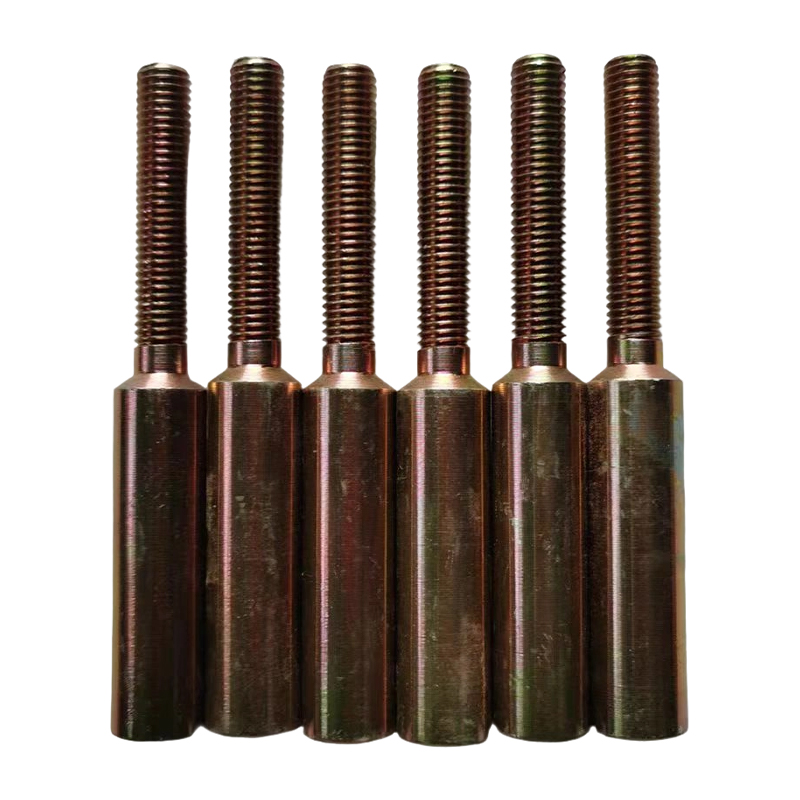

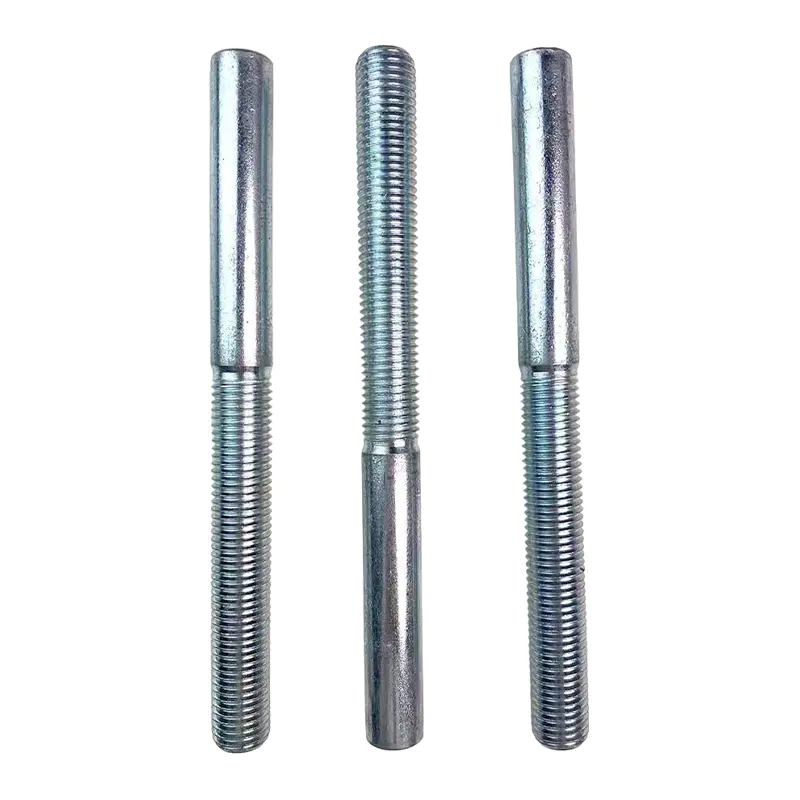

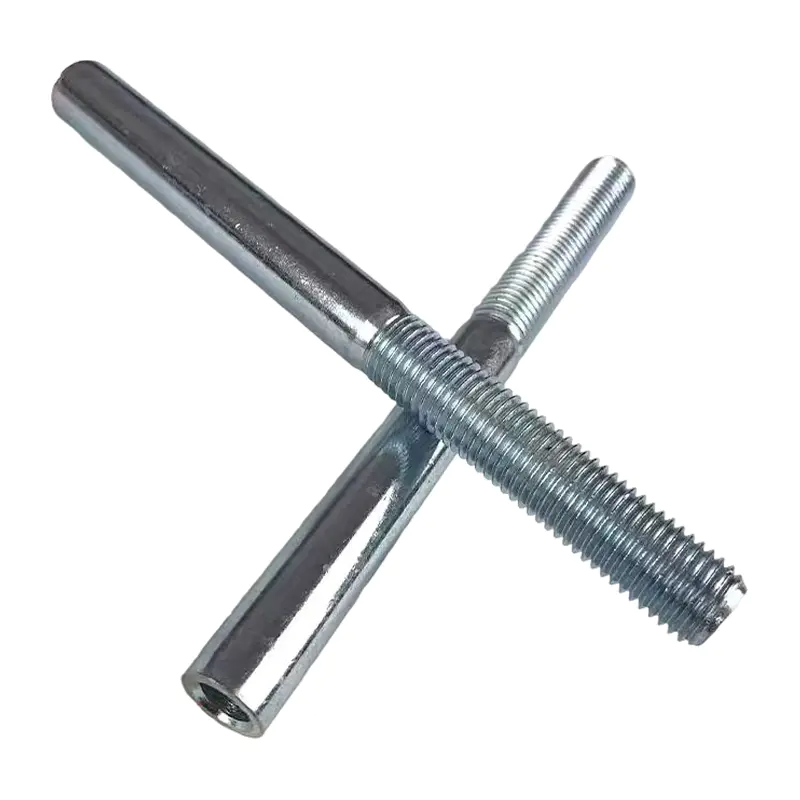

আমাদের স্টিল ওয়্যার রোপ সোয়েজ টার্মিনালগুলি হল উচ্চ-শক্তির সংযোগকারী যা ইস্পাত তারের দড়িগুলিকে সুরক্ষিত করার জন্য ডিজাইন করা হয়েছে, যা শিল্প, সামুদ্রিক এবং নির্মাণ অ্যাপ্লিকেশনগুলির জন্য নির্ভরযোগ্য লোড-ভারিং এবং অ্যান্টি-লুজিং কর্মক্ষমতা নিশ্চিত করে।
একটি প্রধান সুবিধা হল যে আকারটি কাস্টমাইজ করা যেতে পারে—আমরা আপনার নির্দিষ্ট তারের দড়ি গেজ এবং ব্যবহারের দৃশ্যের সাথে মেলে, স্ট্যান্ডার্ড টার্মিনাল এবং অ-মানক দড়ির মধ্যে অমিল দূর করে টার্মিনালের মাত্রা (অভ্যন্তরীণ ব্যাস, দৈর্ঘ্য এবং সোয়াজ এলাকা সহ) তৈরি করি।
জারা-প্রতিরোধী খাদ ইস্পাত থেকে তৈরি, তারা প্রসার্য শক্তি এবং স্থায়িত্ব বাড়ানোর জন্য নির্ভুল দোলনা সহ্য করে, অভ্যন্তরীণ উত্তোলন এবং বাইরের কঠোর পরিবেশ উভয়ের জন্য উপযুক্ত। পেশাদার সোয়াজিং সরঞ্জামগুলির সাথে ইনস্টল করা সহজ, তারা উত্তোলন, কারচুপি বা সাসপেনশন কাজগুলির জন্য দীর্ঘমেয়াদী স্থিতিশীলতা প্রদান করে৷
হিসাবে স্টিল টার্মিনাল প্রস্তুতকারক এবং স্টিল টার্মিনাল কোম্পানি, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. 1992 সালে প্রতিষ্ঠিত হয় এবং চীনের জিয়াংসু প্রদেশের তাইঝো শহরে অবস্থিত। কোম্পানিটি হাইড্রোলিক তারের দড়ি প্রেসিং মেশিন, তারের দড়ি অ্যানিলিং এবং টেপারিং মেশিন, অ্যালুমিনিয়াম স্লিভ এবং লিফটিং ক্ল্যাম্প তৈরিতে বিশেষজ্ঞ। জিংতাই হাইড্রোলিক উন্নত উৎপাদন সুবিধা, শক্তিশালী প্রযুক্তিগত ক্ষমতা, কর্তৃত্বপূর্ণ পরীক্ষার সরঞ্জাম এবং একটি বিস্তৃত মান ব্যবস্থাপনা সিস্টেমে সজ্জিত।
জিংতাই হাইড্রোলিক মেশিনের সুয়েজিং উপাদানগুলি উচ্চ-শক্তির অ্যালয় স্টিল থেকে তৈরি। মেশিনের শরীরটি একক উপাদান থেকে তৈরি, যা কাঠামোগত অখণ্ডতা এবং দীর্ঘ পরিষেবা জীবন নিশ্চিত করে। আমাদের হাইড্রোলিক সিস্টেমগুলি একটি দ্বৈত-চাপ পাম্প তেল সরবরাহ ব্যবস্থা ব্যবহার করে, যা দ্রুত ঊর্ধ্বমুখী এবং নিম্নমুখী চলাচল সক্ষম করে এবং মসৃণ প্রেসিং প্রক্রিয়া নিশ্চিত করে। এই নকশাটি প্রেসিং গুণমান এবং উৎপাদন দক্ষতা উল্লেখযোগ্যভাবে উন্নত করে।
জিংতাই হাইড্রোলিক মেশিনগুলি যুক্তরাজ্য, অস্ট্রেলিয়া, নেদারল্যান্ডস, লাটভিয়া, মালয়েশিয়া, থাইল্যান্ড, ভারত, রাশিয়া, বতসোয়ানা, পোল্যান্ড এবং অন্যান্য সহ অনেক দেশে রপ্তানি করা হয়েছে।
"উচ্চ মান, প্রতিযোগিতামূলক মূল্য এবং স্থায়ী প্রতিশ্রুতি" দর্শন দ্বারা পরিচালিত, আমরা আমাদের গ্রাহকদের চাহিদা পূরণ এবং তাদের সেরা পরিষেবা প্রদানের চেষ্টা করি। আমরা একই স্তরের উৎকর্ষের সাথে বিদ্যমান এবং নতুন উভয় গ্রাহকদের সেবা করার জন্য নিবেদিত থাকি, কারণ আমরা একসাথে একটি সফল ভবিষ্যত গড়তে কাজ করি।
একটি চোখের স্লিং নিখুঁত দেখতে এবং এখনও একটি দায় হতে পারে. একটি 16 মিমি ফেরুল-সুরক্ষিত তারের দড়ি আই স্লিং একটি শক্ততা-প্রত্যয়িত অ্যালুমিনিয়াম ফেরুল ব্যবহার করে পূর্ণ টননেজে একটি ম্যাচড ডাই দিয়ে চাপানো হয়, এটি কেবল একই পণ্য নয় যেটি একটি দোকানের প্রেসে চেপে দেওয়া হয় যা কখনই তার ফেরুলের প...
বারো মিলিমিটার তারের দড়ি, একটি 4.5 মিটার সমাপ্ত স্লিং, এবং কাটাতে একটি 10 মিমি ত্রুটি। এই ক্রমানুসারে অনেক গুলতি দোকান সোমবার সকালে মিলিত হয়: ড্রয়িং যেখানে বলা উচিত সেখানে চোখ যায় না, ফেরুলটি কেটে ফেলতে হবে, এবং একটি দড়ির টুকরো যা প্রস্তুত করতে তিন মিনিট সময় নেয় স্ক্র্যাপ বিনে যায়। কাট...
একটি ওয়ার্কশপ কল্পনা করুন যেটি মাত্র 120টি অভিন্ন তারের দড়ির স্লিং তৈরি করার জন্য একটি চুক্তি জিতেছে, প্রতিটি 3.75 মিটার দীর্ঘ একটি অ্যালুমিনিয়াম হাতা এক প্রান্তে। অপারেটর একটি কাটা চাকা সেট আপ করে এবং প্রথম দড়িটি হাত দিয়ে পরিমাপ করে। দ্বিতীয় টুকরাটি কয়েক মিলিমিটার লম্বা। তৃতীয়টি আবার ...
তারের দড়ি অ্যাপ্লিকেশনে একটি ইস্পাত টার্মিনাল কি? একটি সম্পূর্ণ গাইড
A ইস্পাত টার্মিনাল নোঙ্গর, টার্নবাকল, শেকল বা কাঠামোগত উপাদানগুলির সাথে সংযোগ সক্ষম করার জন্য একটি তারের দড়ির শেষের সাথে স্থায়ীভাবে সংযুক্ত একটি হার্ডওয়্যার ফিটিং। ওয়্যার রোপ ইঞ্জিনিয়ারিং-এ, টার্মিনাল হল দড়ি এবং লোড-বেয়ারিং স্ট্রাকচারের মধ্যে গুরুত্বপূর্ণ ইন্টারফেস — এবং ভুলভাবে নির্বাচন করা বা ইনস্টল করা হলে সেগুলি প্রায়শই সিস্টেমের সবচেয়ে দুর্বল পয়েন্ট। শিল্প তথ্য তা দেখায় তারের দড়ি সমাবেশ ব্যর্থতার 30% এরও বেশি টার্মিনালে উৎপন্ন হয়, দড়ির শরীর বরাবর নয়। টার্মিনালের ধরন, দক্ষতার রেটিং এবং সঠিক ইনস্টলেশন বোঝা তাই যেকোনো কারচুপি, স্থাপত্য, বা সামুদ্রিক তারের দড়ি প্রয়োগের জন্য অপরিহার্য।
1. তারের দড়ি অ্যাপ্লিকেশনে ব্যবহৃত ইস্পাত টার্মিনালের প্রকার
ইস্পাত টার্মিনালগুলি বিভিন্ন স্বতন্ত্র বিভাগে পড়ে, প্রতিটি লোডের বিভিন্ন প্রয়োজনীয়তা, ইনস্টলেশন পদ্ধতি এবং শেষ-ব্যবহারের পরিবেশের জন্য উপযুক্ত। সঠিক প্রকার নির্বাচন সরাসরি সংযোগের যান্ত্রিক দক্ষতা নির্ধারণ করে।
(1) Swaged (Swageless) টার্মিনাল
সোয়াড টার্মিনালগুলি একটি হাইড্রোলিক প্রেস ব্যবহার করে দড়ির প্রান্তে ঠান্ডা-গঠিত হয়, একটি স্থায়ী, উচ্চ-দক্ষ সংযোগ তৈরি করে। সঠিকভাবে প্রয়োগ করা হলে, তারা অর্জন করে তারের দড়ির ন্যূনতম ব্রেকিং লোডের 95-100% (MBL) , স্ট্রাকচারাল, আর্কিটেকচারাল, এবং উত্তোলন অ্যাপ্লিকেশনের জন্য তাদের পছন্দের পছন্দ করে। শরীরের সাধারণ ফর্মগুলির মধ্যে রয়েছে কাঁটা, চোখ, স্টাড এবং থ্রেডেড রড প্রান্ত।
(2) স্পেলটার (রজন বা দস্তা-ঢালা) সকেট
স্পেলটার সকেটগুলি হল পটেড টার্মিনাল যেখানে খোলা তারের প্রান্তগুলি গলিত জিঙ্ক বা ইপোক্সি রজনে একটি শঙ্কুযুক্ত সকেট বডির ভিতরে সেট করা হয়। এই পদ্ধতিটি সর্বোচ্চ সম্ভাব্য দক্ষতা প্রদান করে - 100% এমবিএল পর্যন্ত — এবং এটি ক্রেন উত্তোলনের দড়ি, মাইন হোস্ট এবং সেতুর তারের অ্যাপ্লিকেশনের জন্য আদর্শ যেখানে ক্ষেত্রে বিচ্ছিন্নতা এবং পুনরায় সমাপ্তি প্রয়োজন।
(3) তারের দড়ি ক্লিপ (ইউ-বোল্ট টাইপ)
ইউ-বোল্ট ক্লিপগুলি হল সবচেয়ে ক্ষেত্র-অভিগম্য টার্মিনাল পদ্ধতি কিন্তু অপব্যবহারের জন্য সবচেয়ে প্রবণ। ASME B30.26 প্রতি সঠিকভাবে প্রয়োগ করা হলে, তারা প্রায় অর্জন করে MBL এর 80% . একটি সাধারণ ত্রুটি — "স্যাডল অন দ্য ডেড এন্ড" ভুল — কার্যক্ষমতা কমিয়ে দিতে পারে যতটা কম ৬০% . দড়ি ব্যাসের সাথে প্রয়োজনীয় ক্লিপের সংখ্যা বৃদ্ধি পায়: একটি 20 মিমি দড়ির জন্য ন্যূনতম 4 টি ক্লিপ সঠিক ব্যবধানে ব্যবধান।
(4) কীলক সকেট
ওয়েজ সকেটগুলি বিশেষ সরঞ্জাম ছাড়াই দ্রুত ক্ষেত্র ইনস্টলেশন এবং প্রতিস্থাপনের অনুমতি দেয়। এগুলি নির্মাণ ক্রেন এবং ড্র্যাগলাইন দড়িতে ব্যাপকভাবে ব্যবহৃত হয়। তাদের আদর্শ দক্ষতা হয় MBL এর 75-90% ডিজাইনের উপর নির্ভর করে, এবং লোড রিভার্সালের অধীনে দুর্ঘটনাজনিত বিচ্ছিন্নতা রোধ করতে তাদের ডেড এন্ডকে সুরক্ষিত করতে হবে।
চিত্র 1 — তারের দড়ি MBL এর শতাংশ হিসাবে টার্মিনাল দক্ষতা। উচ্চতর দক্ষতা মানে টার্মিনালটি সমাবেশের রেট করা ক্ষমতার সীমিত ফ্যাক্টর হওয়ার সম্ভাবনা কম।
2. ইস্পাত টার্মিনাল উপকরণ এবং জারা প্রতিরোধের
টার্মিনাল বডি উপাদান অবশ্যই অপারেটিং পরিবেশের সাথে মিলিত হতে হবে। পেশাদার তারের দড়ি সমাবেশের তিনটি সবচেয়ে সাধারণ বিকল্প হল:
কার্বন ইস্পাত (জিঙ্ক-প্লেটেড বা হট-ডিপ গ্যালভানাইজড) — নির্মাণ, খনির, এবং সাধারণ উত্তোলনের জন্য আদর্শ। ব্যয়বহুল এবং আকারের বিস্তৃত পরিসরে উপলব্ধ। গ্যালভানাইজড আবরণ মাঝারি পরিবেশে পর্যাপ্ত সুরক্ষা প্রদান করে।
স্টেইনলেস স্টীল (316-গ্রেড) - সামুদ্রিক, খাদ্য প্রক্রিয়াকরণ, স্থাপত্য এবং উপকূলীয় পরিবেশে বাধ্যতামূলক। বিতরণ করে উচ্চতর পিটিং প্রতিরোধের এবং একটি সেবা জীবন পর্যন্ত 3 × দীর্ঘ লবণ-স্প্রে অবস্থায় galvanized কার্বন ইস্পাত তুলনায়.
উচ্চ প্রসার্য খাদ ইস্পাত — ভারী উত্তোলন এবং খনির অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে কম্প্যাক্টনেস এবং সর্বাধিক শক্তি-থেকে-ওজন অনুপাত অগ্রাধিকার। সাধারণত গ্রেড 80 এবং গ্রেড 100 উপাধিতে পাওয়া যায়।
ইস্পাত টার্মিনাল উপাদান তুলনা — কর্মক্ষমতা স্কোর (1-10)
3. অ্যাপ্লিকেশন দ্বারা টার্মিনাল নির্বাচন — রেফারেন্স টেবিল
বিভিন্ন শিল্প ইস্পাত টার্মিনালগুলিতে বিভিন্ন প্রয়োজনীয়তা আরোপ করে। নীচের সারণীটি নির্দিষ্টকরণ এবং কারচুপির প্রকৌশলীদের সহায়তা করার জন্য অ্যাপ্লিকেশন দ্বারা সাধারণ টার্মিনাল পছন্দগুলির সংক্ষিপ্তসার করে।
সারণি 1: তারের দড়ি অ্যাপ্লিকেশন দ্বারা প্রস্তাবিত ইস্পাত টার্মিনাল প্রকার
আবেদন
প্রস্তাবিত টার্মিনাল
কর্মদক্ষতা
উপাদান
স্থাপত্য তারের রেলিং
সোয়াজ থ্রেডেড স্টাড
95-100%
316 স্টেইনলেস
সামুদ্রিক কারচুপি (দাঁড়িয়ে)
Swaged টগল / কাঁটা
95-100%
316 স্টেইনলেস
ওভারহেড ক্রেন উত্তোলন
স্পেলটার সকেট (দস্তা)
100%
খাদ / কার্বন ইস্পাত
নির্মাণ সাইট উত্তোলন
কীলক সকেট
75-90%
গ্যালভানাইজড কার্বন ইস্পাত
খনি উত্তোলন দড়ি
স্পেলটার সকেট (রজন)
100%
খাদ ইস্পাত
অস্থায়ী লোক তারের
U-বোল্ট তারের দড়ি ক্লিপ
80%
গ্যালভানাইজড কার্বন ইস্পাত
4. লোড ক্ষমতা প্রবণতা — কিভাবে টার্মিনাল চয়েস অ্যাসেম্বলি স্ট্রেন্থকে প্রভাবিত করে
নীচের চার্টটি ব্যাখ্যা করে যে কীভাবে একটি সম্পূর্ণ তারের দড়ি সমাবেশের কার্যকর ব্রেকিং লোড টার্মিনাল প্রকারের সাথে পরিবর্তিত হয় 16 মিমি ব্যাস, 6×19 IWRC দড়ি প্রায় একটি এমবিএল সহ 15.0 টন . যখনই এর কার্যকারিতা 100% এর নিচে নেমে আসে তখন টার্মিনাল সীমিত উপাদান হয়ে যায়।
টার্মিনাল টাইপ দ্বারা কার্যকর অ্যাসেম্বলি ব্রেকিং লোড — 16 মিমি তারের দড়ি, MBL 15.0 টি
চিত্র 3 — 16 মিমি তারের দড়ির জন্য টার্মিনাল টাইপ দ্বারা কার্যকর সমাবেশ এমবিএল (নামমাত্র এমবিএল 15.0 টি)। ভুল ক্লিপ ইনস্টলেশন স্পেলটার সকেটের তুলনায় 40% ক্ষমতা হ্রাস করে।
5. প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: একটি swaged টার্মিনাল এবং একটি spelter সকেট মধ্যে পার্থক্য কি, এবং কোনটি শক্তিশালী?
সঠিকভাবে প্রয়োগ করা হলে উভয়ই প্রায় অভিন্ন দক্ষতার মাত্রা অর্জন করে — স্পেলটার সকেট পৌঁছায় 100% MBL , swaged টার্মিনাল পৌঁছানোর সময় 95-100% MBL . মূল পার্থক্য হল ইনস্টলেশন এবং পুনঃব্যবহার: সোয়াজ করা টার্মিনালগুলি স্থায়ী, কমপ্যাক্ট এবং কারখানায় তৈরি অ্যাসেম্বলির জন্য আদর্শ, যখন স্পেলটার সকেটগুলি ফিল্ড-ঢালা এবং পুনরায় ঢেলে দেওয়া যেতে পারে, সেগুলিকে মাইন হোস্ট দড়ি এবং ক্রেন প্রয়োগের জন্য পছন্দ করা হয় যেখানে পর্যায়ক্রমিক পুনঃসমাপ্তির প্রয়োজন হয়। বেশিরভাগ উত্তোলন এবং কারচুপির উদ্দেশ্যে, সমাবেশটি সঠিকভাবে ইঞ্জিনিয়ার করা এবং প্রমাণ-পরীক্ষিত হলে উভয় প্রকার গ্রহণযোগ্য।
প্রশ্ন 2: প্রদত্ত দড়ি ব্যাসের জন্য কতগুলি ইউ-বোল্ট তারের দড়ি ক্লিপ প্রয়োজন তা আমি কীভাবে নির্ধারণ করব?
ইউ-বোল্ট ক্লিপগুলির প্রয়োজনীয় সংখ্যক দড়ি ব্যাসের সাথে বৃদ্ধি পায় এবং ASME B30.26 এবং প্রস্তুতকারকের টর্ক টেবিলে নির্দিষ্ট করা হয়। একটি সাধারণ গাইড হিসাবে: দড়ি পর্যন্ত 10 মিমি 3 ক্লিপ প্রয়োজন , 12-16 মিমি প্রয়োজন 4 টি ক্লিপ , 18-22 মিমি প্রয়োজন 5 টি ক্লিপ , এবং 25 মিমি উপরে দড়ি প্রয়োজন 6 বা তার বেশি ক্লিপ . ক্লিপগুলিকে সবসময় লাইভ (লোড-বেয়ারিং) প্রান্তে স্যাডল এবং ডেড এন্ডে ইউ-বোল্টের সাথে ইনস্টল করতে হবে — এটিকে বিপরীত করলে কার্যক্ষমতা হ্রাস পায় ২৫% .
প্রশ্ন 3: গ্যালভানাইজড স্টিল টার্মিনালের পরিবর্তে স্টেইনলেস স্টিল টার্মিনাল কখন ব্যবহার করা উচিত?
স্টেইনলেস স্টিল (316-গ্রেড) টার্মিনালগুলি সর্বদা নির্দিষ্ট করা উচিত যখন সমাবেশ নোনা জল, ক্লোরাইড-ভর্তি বায়ুমণ্ডল, বা উচ্চ-আদ্রতা উপকূলীয় পরিবেশের সংস্পর্শে আসবে — সামুদ্রিক কারচুপি, অফশোর প্ল্যাটফর্ম, সুইমিং পুল ঘের এবং উপকূলীয় স্থাপত্য ইনস্টলেশনের বৈশিষ্ট্য। লবণ-স্প্রে পরীক্ষায়, 316টি স্টেইনলেস টার্মিনাল পরে কোন উল্লেখযোগ্য ক্ষয় দেখায় না 1,000 ঘন্টা , বনাম galvanized ইস্পাত যা মধ্যে লাল মরিচা ব্রেকথ্রু প্রদর্শন করতে পারে 500 ঘন্টা আক্রমণাত্মক পরিবেশে। স্টেইনলেস টার্মিনালগুলি স্টেইনলেস তারের দড়ি দিয়ে কার্বন স্টিলের ফিটিং ব্যবহার করার সময় যে গ্যালভানিক ক্ষয়জনিত ঝুঁকি তৈরি হয় তাও দূর করে — এমন একটি সংমিশ্রণ যা যোগাযোগের ইন্টারফেসে কম-উচ্চ ধাতুর ক্ষয়কে ত্বরান্বিত করে।
