GT-1350 হাইড্রোলিক ওয়্যার রোপ ক্রাইম্পিং মেশিন (বাস্কেট ফ্রেম) হল একটি উচ্চ-ক্ষমতার সোয়াজিং সলিউশন যা তারের দড়ি ব্যাসের জন্য ইঞ্জিনিয়ার করা হয়েছে মাল্টি প্রেসিং অপারেশনে 66 মিমি , সর্বোচ্চ কাজের চাপ বজায় রাখতে সক্ষম 56 এমপিএ এবং একটি 11 কিলোওয়াট ডুয়াল-স্টেজ হাইড্রোলিক পাওয়ার ইউনিট দ্বারা চালিত। আপনার যদি এমন একটি মেশিনের প্রয়োজন হয় যা ঝুড়ি-ফ্রেমের কাঠামোগত শক্তি, সিই সার্টিফিকেশন এবং GT-500T ডাই সেটের সাথে সামঞ্জস্যপূর্ণ করে, এই ইউনিটটি সমস্ত ফ্রন্টে সরবরাহ করে।

বোঝা তারের দড়িতে 3-6 নিয়ম সঠিক crimping সরঞ্জাম নির্বাচন করার জন্য অপরিহার্য প্রসঙ্গ. 3-6 নিয়ম বলে যে একটি তারের দড়ি যখন পরিষেবা থেকে সরানো উচিত একটি স্ট্র্যান্ডে 3 বা তার বেশি ভাঙা তার পাওয়া যায় এক দড়ি মধ্যে দৈর্ঘ্য, বা 6 বা তার বেশি ভাঙা তারগুলি একাধিক স্ট্র্যান্ড জুড়ে বিতরণ করা হয় এক লেয়ার দৈর্ঘ্যের মধ্যে। এই ব্যাপকভাবে উল্লেখ করা স্ট্যান্ডার্ড (ASME B30.2 এবং অনুরূপ কোড দ্বারা গৃহীত) কেন সুনির্দিষ্ট, নির্ভরযোগ্য ক্রিমিং বিষয়গুলিকে আন্ডারস্কোর করে: একটি খারাপভাবে swaged সমাপ্তি তারের ক্লান্তি ত্বরান্বিত করতে পারে এবং অকাল ব্যর্থতার দিকে নিয়ে যেতে পারে। GT-1350 দীর্ঘমেয়াদে তারের দড়ির অখণ্ডতা রক্ষা করে এমন সমাপ্তি নিশ্চিত করার জন্য নির্মিত হয়েছে।

নীচে, এই নিবন্ধটি মেশিনের প্রযুক্তিগত বৈশিষ্ট্য, ক্রিমিং ডাই সাইজ চার্ট, ডাই সেট নির্বাচন, অপারেশনাল সেরা অনুশীলন, শিল্প কর্মক্ষমতা ডেটা এবং সাধারণ প্রশ্নগুলি কভার করে। উপস্থাপিত সমস্ত ডেটা প্রস্তুতকারকের ডকুমেন্টেশন এবং ব্যাপকভাবে স্বীকৃত শিল্প মান থেকে নেওয়া হয়।

এক নজরে GT-1350 প্রযুক্তিগত বৈশিষ্ট্য

GT-1350 হাইড্রোলিক ওয়্যার রোপ ক্রিমিং মেশিন (বাস্কেট ফ্রেম) জিয়াংসু জিংতাই হাইড্রোলিক ম্যানুফ্যাকচারিং কোং লিমিটেড দ্বারা নির্মিত একক-ব্লক মেশিন বডি , একটি নকশা পছন্দ যা উচ্চ-স্ট্রেস অঞ্চলে জোড়ের সীম এবং বোল্টযুক্ত জয়েন্টগুলিকে দূর করে, সরাসরি দীর্ঘ পরিষেবা জীবন এবং রক্ষণাবেক্ষণের ব্যবধান হ্রাস করতে অবদান রাখে। স্বয়ংক্রিয় পজিশনিং সহ একটি বৃত্তাকার-ছাঁচ নকশা বৈশিষ্ট্যযুক্ত উচ্চ-শক্তির অ্যালয় স্টিল থেকে সোয়াজিং ডাইগুলি নকল করা হয়েছে, যা ডাই পরিবর্তনগুলিকে দ্রুত এবং পুনরাবৃত্তিযোগ্য করে তোলে।

দ দ্বৈত-চাপ পাম্প তেল সরবরাহ ব্যবস্থা অ্যাপ্রোচ ফেজ চলাকালীন পিস্টনকে দ্রুত নিচে নামতে সক্ষম করে এবং তারপর স্বয়ংক্রিয়ভাবে উচ্চ-চাপ ধীর স্ট্রোকে প্রকৃত সোয়াজিং পর্যায়ে স্থানান্তরিত হয়। এই দ্বি-পর্যায়ের আচরণটি ডাই সেট এবং ওয়ার্কপিস উভয়কেই সুরক্ষা দেয় যখন একক-পর্যায়ের সিস্টেমের তুলনায় চক্রের সময় উল্লেখযোগ্যভাবে কাটে। পিস্টনকে ভ্রমণের সময় যেকোনো অবস্থানে থামানো যেতে পারে, যা ফ্লাইতে চোখ বা লুপের মাত্রা সামঞ্জস্য করার সময় অপরিহার্য।

কী কম্পোনেন্ট লেবেল সহ GT-1350 3D আইসোমেট্রিক ডায়াগ্রাম

দ SVG diagram below illustrates the principal structural zones of the GT-1350 basket frame machine. Each labeled element corresponds to a functional component described in the specification sheet and manual guidance.

দ diagram highlights the ঝুড়ি ফ্রেম আর্কিটেকচার , যা প্রচলিত সি-ফ্রেম বা এইচ-ফ্রেম ডিজাইনের তুলনায় উচ্চতর পার্শ্বীয় অনমনীয়তা প্রদান করে। সমন্বিত উপরের এবং নীচের ডাই ব্লকগুলি সরাসরি নির্ভুল-মেশিনযুক্ত পকেটে স্থাপন করে, হাজার হাজার চক্র জুড়ে পুনরাবৃত্তিযোগ্য ডাই প্রান্তিককরণ নিশ্চিত করে। আলাদা কন্ট্রোল প্যানেলে প্রেসার গেজ, ইন্ডিকেটর লাইট এবং প্রধান হাইড্রোলিক ভালভ সুইচ সহ সমস্ত অপারেটর ইন্টারফেস রয়েছে, উচ্চ-ভোল্টেজ উপাদানগুলিকে কাজের অঞ্চল থেকে দূরে রাখে।

GT-1350 এর জন্য ক্রিম্পিং ডাই সাইজ চার্ট

সঠিক নির্বাচন করা crimping ডাই সেট লোড রেটিং এবং সারফেস ফিনিস প্রয়োজনীয়তা পূরণ করে এমন একটি সমাপ্তি অর্জনের ক্ষেত্রে সবচেয়ে গুরুত্বপূর্ণ ফ্যাক্টর। GT-1350 তার নিজস্ব ডাই পকেট ডাইমেনশনের সাথে সামঞ্জস্যপূর্ণ ডাইস গ্রহণ করে এবং ডিজাইন অনুসারে, GT-500T প্রেস থেকে ছোট ডাইস গ্রহণ করে। এই ক্রস-সামঞ্জস্যতা একাধিক মেশিন পরিচালনা করে এমন দোকানগুলির জন্য মোট টুলিং বিনিয়োগকে হ্রাস করে। নিচে crimping ডাই সাইজ চার্ট একটি প্রতিনিধি রেফারেন্স; উত্পাদনের আগে সর্বদা হাতা প্রস্তুতকারকের সোয়েজ স্পেসিফিকেশন শীটের বিরুদ্ধে যাচাই করুন।

দ প্রেসের সংখ্যা প্রয়োজন হাতা ব্যাসের সাথে বৃদ্ধি পায় কারণ প্রতিটি প্রেস অভিন্ন রেডিয়াল সংকোচন অর্জনের জন্য একটি নির্দিষ্ট কৌণিক বৃদ্ধি দ্বারা হাতাটিকে ঘোরায়। প্রেসের ধাপগুলি এড়িয়ে যাওয়া বা অপর্যাপ্ত প্রেস কাউন্টে থামানো অসামঞ্জস্যপূর্ণ সমাপ্তির একটি প্রাথমিক কারণ। GT-1350 ম্যানুয়াল নির্দেশিকা অপারেটরদের পরিষেবার জন্য স্লিং ছেড়ে দেওয়ার আগে মাত্রিক সামঞ্জস্য নিশ্চিত করতে একটি ক্যালিব্রেটেড মাইক্রোমিটার ব্যবহার করে প্রতিটি পূর্ণ প্রেসিং চক্রের পরে ফিনিশড স্লিভ OD পরিমাপ করার পরামর্শ দেয়।

দ bar chart above illustrates the relationship between wire rope diameter and the corresponding sleeve outer diameter range handled by the GT-1350 using multi-press technique. Larger ropes require proportionally heavier sleeves and more press increments, but the machine's 56 MPa ceiling ensures sufficient force is available at the top end of the capacity range. This makes the GT-1350 one of the highest-capacity basket-frame hydraulic wire rope swage machines in its motor class, comparing favorably with international benchmarks for 11 kW presses.

হাইড্রোলিক ওয়্যার রোপ সোয়াজ মেশিন: ডুয়াল-প্রেশার সিস্টেম কীভাবে কাজ করে

দ GT-1350's hydraulic circuit relies on a দুই-পর্যায়ের পাম্প ব্যবস্থা যেটি তারের দড়ি প্রেস মেশিন সেক্টরে একটি মানদণ্ড হয়ে উঠেছে। অ্যাপ্রোচ স্ট্রোকের সময়, পাম্প কম চাপে উচ্চ প্রবাহ সরবরাহ করে যাতে পিস্টন সময় নষ্ট না করে দ্রুত ওয়ার্কপিসে নেমে আসে। একবার যোগাযোগ সনাক্ত করা হলে (হাইড্রোলিক ব্যাক-প্রেশার বৃদ্ধির মাধ্যমে), সার্কিট স্বয়ংক্রিয়ভাবে একটি উচ্চ-চাপ, নিম্ন-প্রবাহ মোডে স্যুইচ চালায়। এই রূপান্তরটি নিরবচ্ছিন্ন এবং অপারেটরের হস্তক্ষেপের প্রয়োজন নেই।

দ sealing system uses high-grade hydraulic seals rated for sustained operation at pressures beyond the machine's working limit. This provides a meaningful safety margin and ensures that hydraulic fluid does not contaminate the work area or the wire rope surface, which could compromise both safety and corrosion resistance of the finished termination. The system also features an integrated pressure relief valve pre-set at the factory, protecting both the operator and the tooling from overpressure events.

দ pressure curve above illustrates the characteristic two-stage profile of the GT-1350 swage cycle. Pressure remains low during approach to allow rapid advance, then rises steeply once the die contacts the sleeve, peaking near the machine's 56 MPa maximum during full swage. The return phase releases pressure rapidly. This profile is consistent with industry best practice for hydraulic steel wire rope press machines operating in mine, wharf, and crane applications.

শিল্প অ্যাপ্লিকেশন এবং কর্মক্ষমতা বেঞ্চমার্ক

দ GT-1350 hydraulic wire rope crimping machine is designed for continuous-duty operation across a wide range of sectors. Wire rope swaging is a fundamental process in industries where lifting and tension capacities are safety-critical, and the machine's CE certification ensures it satisfies European machinery directive requirements for operator protection and electromagnetic compatibility.

• তারের দড়ি শিল্প: প্রি-ফিটেড স্লিংস, থিম্বল-আই অ্যাসেম্বলি, এবং মাল্টি-লেগ ব্রিডল উচ্চ আয়তনে উত্পাদন।
• খনি এবং ধাতুবিদ্যা: ভূগর্ভস্থ এবং সারফেস মাইনিং অপারেশনে উত্তোলন দড়ি এবং শ্যাফ্ট গাইড দড়ির জন্য যাচাইকৃত MBL (ন্যূনতম ব্রেকিং লোড) সমাপ্তি প্রয়োজন।
• ঘাট এবং বন্দর অপারেশন: কন্টেইনার এবং বাল্ক কার্গো টার্মিনালে মুরিং লাইন, টোয়িং পেন্ডেন্ট এবং ক্রেন প্রধান উত্তোলন সমাবেশ।
• রেলওয়ে এবং বৈদ্যুতিক: ক্যাটেনারি টেনশন সিস্টেম এবং ওভারহেড লাইন অ্যাসেম্বলি যেখানে সমাপ্তি মাত্রিক সামঞ্জস্য টাইট সহনশীলতার জন্য নির্দিষ্ট করা হয়।
• উপকূল এবং নির্মাণ: ব্রিজ এবং অফশোর প্ল্যাটফর্মের কাজে তারের, মুরিং সিস্টেম এবং কাঠামোগত উত্তেজনা সদস্যদের থাকুন।

দ radar chart presents an internal capability analysis of the GT-1350 across six operational dimensions. সর্বাধিক কাজের চাপ এবং স্থায়িত্ব সিঙ্গেল-ব্লক বডি কনস্ট্রাকশন এবং অ্যালয়-স্টিল সোয়েজ উপাদানগুলির কারণে রেঞ্জের শীর্ষে স্কোর। ডাই কম্প্যাটিবিলিটি এবং সেফটি রেটিংও বেশি, যা CE সার্টিফিকেশন দ্বারা চালিত, GT-500T ডাই এর সাথে ক্রস-কম্প্যাটিবিলিটি এবং মেশিনের বিল্ট-ইন প্রেসার রিলিফ। সাইকেল স্পিড স্কোর সর্বোচ্চ থেকে সামান্য কম কারণ পিস্টন রিটার্ন স্পীড (10 মিমি/সেকেন্ড) নিরাপদ ডিকম্প্রেশন প্রয়োজনীয়তা দ্বারা নিয়ন্ত্রিত হয়, যা অপারেটরের নিরাপত্তা এবং দীর্ঘায়ুর জন্য একটি ইচ্ছাকৃত ডিজাইন ট্রেড-অফ।

Crimping ডাই সেট নির্বাচন এবং রক্ষণাবেক্ষণ

A crimping ডাই সেট GT-1350-এর জন্য নামমাত্র তারের দড়ি ব্যাস এবং হাতার ধরন (ডিম্বাকার হাতা, গোল হাতা, বা ওয়েজ সকেট) এর সাথে মেলাতে হবে। ওভাল ডাই সেটগুলি ফিনিশড স্লিভে একটি ষড়ভুজ বা ডিম্বাকৃতি ক্রস-সেকশন তৈরি করে এবং বেশিরভাগ স্লিং অ্যাপ্লিকেশনের জন্য পছন্দ করা হয় কারণ তারা একটি ভিজ্যুয়াল পরিদর্শন রেফারেন্স প্রদান করে। রাউন্ড ডাই সেটগুলি ব্যবহার করা হয় যেখানে সমস্ত রেডিয়াল প্লেনে মাত্রিক অভিন্নতা প্রয়োজন, যেমন থ্রেডেড সকেট প্রস্তুতি বা নির্ভুল মুরিং আই অ্যাসেম্বলির জন্য।

ডাই সেট রক্ষণাবেক্ষণ প্রোটোকল

1. একটি 10x লুপ বা ডাই পেনিট্রান্ট পরিদর্শন ব্যবহার করে প্রতি 200টি সোয়াজিং চক্রের পরে ফাটল, চিপস বা গলিংয়ের জন্য ডাই সারফেসগুলি পরীক্ষা করুন।
2. ঘর্ষণ কমাতে এবং ডাই অর্ধেক ঠান্ডা-ঢালাই প্রতিরোধ করতে প্রতিটি শিফটের আগে সঙ্গমের পৃষ্ঠে ডাই মেটিং সারফেসে অ্যান্টি-সিজ বা সোয়াজ লুব্রিকেন্টের একটি পাতলা ফিল্ম প্রয়োগ করুন।
3. প্রতিটি উত্পাদন চালানোর শুরুতে একটি ক্যালিব্রেটেড গেজ ব্লক সেট ব্যবহার করে ডাই ক্লোজিং ডাইমেনশন পরীক্ষা করুন; সহনশীলতা সীমার বাইরের মাত্রা ডাই পরিধান নির্দেশ করে এবং সেটটি প্রতিস্থাপন করা উচিত।
4. ব্যবহার না করার সময় প্যাডেড ক্ষেত্রে স্টোর মারা যায়; সুরক্ষা ছাড়া কখনও স্ট্যাক মারা যায় না, কারণ গহ্বরের পৃষ্ঠের প্রভাবের ক্ষতি সরাসরি হাতা পৃষ্ঠের ত্রুটিতে অনুবাদ করে।
5. একটি রক্ষণাবেক্ষণ লগে প্রতিটি ডাই সেটের চক্র গণনা রেকর্ড করুন; জিংতাই হাইড্রোলিক ডাইস প্রতিস্থাপনের সুপারিশ করে যখন ক্লোজিং ডাইমেনন নামমাত্র মান থেকে 0.3 মিমি এর বেশি বিচ্যুত হয়।

দ GT-1350's automatic positioning feature means the die set self-centers around the sleeve before pressure is applied, reducing operator error during loading. This is a significant advantage over manual-alignment machines and directly reduces the rate of off-center swages, which are the leading cause of reduced termination efficiency in hydraulic swage operations (as noted in industry practice guides published by the Wire Rope Technical Board).

দ bar chart above is a schematic representation of how die dimensional deviation accumulates with cycle count for a typical alloy-steel die set used on large-diameter ropes. Deviation remains negligible for the first 400 cycles, begins to accelerate between 600 and 800 cycles as work-hardening and surface abrasion increase, and typically crosses the 0.3mm replacement threshold at or before 1000 cycles depending on sleeve material hardness. Operators tracking this data can plan die replacement proactively, avoiding out-of-specification terminations reaching the field.

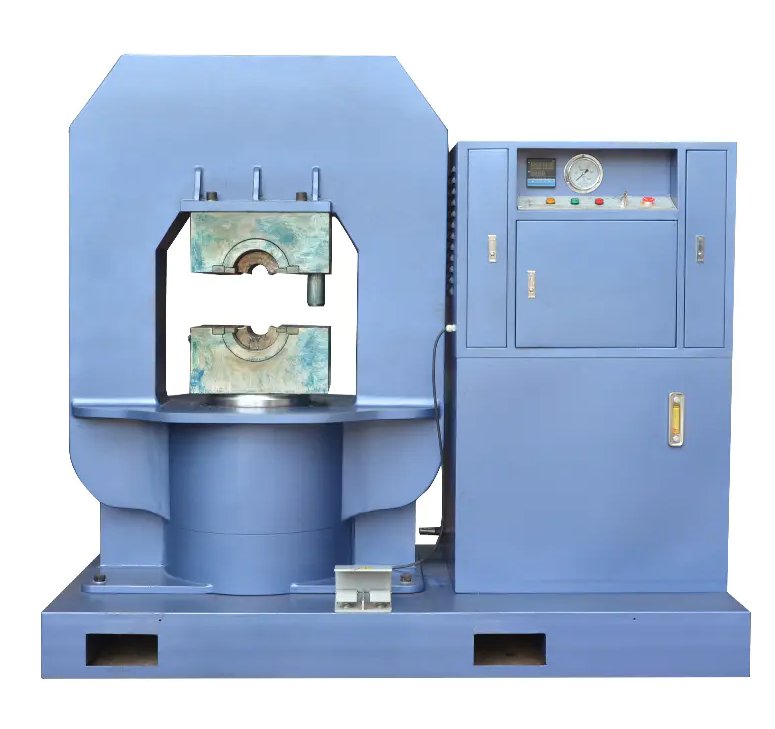

GT-1350 পণ্যের ছবি

দ GT-1350 Hydraulic Wire Rope Crimping Machine (Basket Frame) as manufactured by Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. The distinctive ঝুড়ি ফ্রেম শরীর , একটি একক ইস্পাত ব্লক থেকে milled, কেন্দ্রে দৃশ্যমান হয়. ডানদিকের আলাদা কন্ট্রোল ক্যাবিনেটে ডুয়াল-প্রেশার হাইড্রোলিক পাওয়ার ইউনিট, প্রেসার গেজ, ইন্ডিকেটর প্যানেল এবং প্রধান কন্ট্রোল সুইচ রয়েছে। মেশিনটি CE প্রত্যয়িত এবং যুক্তরাজ্য, অস্ট্রেলিয়া, নেদারল্যান্ডস, লাটভিয়া, মালয়েশিয়া, থাইল্যান্ড, ভারত, রাশিয়া, বতসোয়ানা, পোল্যান্ড এবং অতিরিক্ত বাজারে রপ্তানি করা হয়েছে।

জিয়াংসু জিংতাই হাইড্রোলিক ম্যানুফ্যাকচারিং কোং লিমিটেড সম্পর্কে

জিয়াংসু জিংতাই হাইড্রোলিক ম্যানুফ্যাকচারিং কোং লিমিটেড প্রতিষ্ঠিত হয়েছিল 1992 এবং চীনের জিয়াংসু প্রদেশের তাইজৌ শহরে অবস্থিত। কোম্পানিটি হাইড্রোলিক তারের দড়ি প্রেসিং মেশিন, তারের দড়ি অ্যানিলিং এবং টেপারিং মেশিন, অ্যালুমিনিয়াম হাতা এবং উত্তোলন ক্ল্যাম্প তৈরিতে বিশেষজ্ঞ। Xingtai হাইড্রোলিক উন্নত উত্পাদন সুবিধা, শক্তিশালী প্রযুক্তিগত ক্ষমতা, প্রামাণিক পরীক্ষার সরঞ্জাম এবং একটি ব্যাপক গুণমান ব্যবস্থাপনা সিস্টেমের সাথে সজ্জিত।

দ swaging components of Xingtai Hydraulic machines are forged from high-strength alloy steel. The machine body is manufactured from a single block of material, ensuring structural integrity and long service life. The hydraulic systems utilize a dual-pressure pump oil supply system, which enables fast upward and downward movement while ensuring a smooth pressing process. This design significantly improves pressing quality and production efficiency.

জিংতাই হাইড্রোলিক মেশিনগুলি যুক্তরাজ্য, অস্ট্রেলিয়া, নেদারল্যান্ডস, লাটভিয়া, মালয়েশিয়া, থাইল্যান্ড, ভারত, রাশিয়া, বতসোয়ানা, পোল্যান্ড এবং অন্যান্য সহ অনেক দেশে রপ্তানি করা হয়েছে। এর দর্শন দ্বারা পরিচালিত "উচ্চ মানের, প্রতিযোগিতামূলক মূল্য, এবং দীর্ঘস্থায়ী প্রতিশ্রুতি," কোম্পানী গ্রাহকদের চাহিদা মেটাতে এবং সর্বোত্তম পরিষেবা প্রদান করার চেষ্টা করে, একই স্তরের শ্রেষ্ঠত্বের সাথে বিদ্যমান এবং নতুন উভয় ক্লায়েন্টকে পরিবেশন করার জন্য নিবেদিত।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
